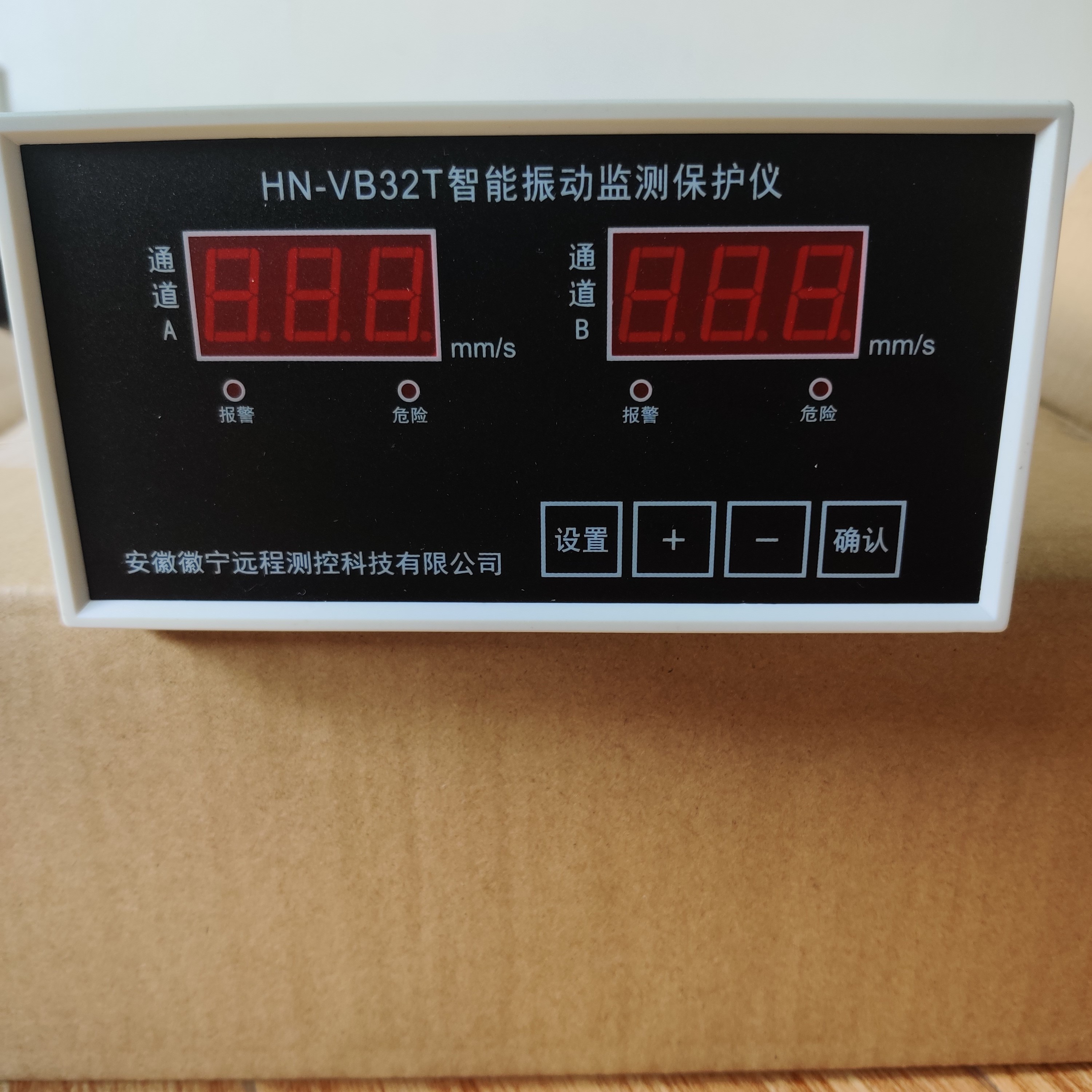

HN-VB32T智能振动监测保护仪

HN-VB32T智能振动监测保护仪

品牌 徽宁
型号 HN-VB32T
立即询价

产品详情

技术参数
品牌 徽宁
型号 HN-VB32T
询价指南

  • 概述

双通道振动监测仪配接磁电式振动速度传感器,对旋转机械的振动进行长期监测,可以监测旋转机械的垂直、水平方向的振动,振动值大小由仪器前面板的表头显示,同时具有标准的电流输出,可与各种DCSPLC系统配接,当振动值超限时,本仪器可外接声光报警器以提示现场操作人员采取防范措施,并有报警、危险开关量输出,保护机器安全可靠运行。



  • 主要功能
  • 实现智能处理:报警Ⅰ值、Ⅱ值可通过面板按键任意设置
  • 面板按键可调整量程值,无需电位器调整,方便现场调试
  • 30秒不按操作键,可自行回到运行状态
  • 后面板上有与振动幅度值成正比的电流输出端子,供记录输出



  • 主要技术指标
  • 灵敏度:20mV/mm/S
  • 频率范围:10~300Hz
  •     程:0~20.0mm/s
  •   度:±1%(满量程)
  • 电流输出: 4~20mA
  • 开关量输出:AC220V/5A
  • 报警设定:满量程内任意设定
  • 环境温度:0~45
  • 相对湿度:≤80%
  • 电源电压:220VAC/50Hz
  • 外形尺寸:160×84×235mm
  • 开孔尺寸:152+1×75+1mm

















  • 前面板示意图

HN-VB32T智能振动监测保护仪振动监测保护仪,HN-VB32T,智能振动保护仪,振动传感器,振动监测仪

1—位移显示框:

在运行状态下,显示通道Ⅰ测量值;在参数设置状态下,显示参数标志;

2—位移显示框:

在运行状态下,显示通道Ⅱ测量值;在参数设置状态下,显示参数标志对应的出厂参数值;

3—报警指示灯:

当测量值超过报警设定范围时,该报警指示灯亮;

4—参数设置键

按住该键约3秒,进入参数设置状态;在参数设置状态下,可对各通道进行参数设置;设置完参数后,按住约3秒,退出参数设置状态;

5—+

在参数设置状态下,按此键,可选择要设置的参数;在参数编辑状态下,可对要编辑的参数加1,按3秒连加;

6—-

在参数设置状态下,按此键,可选择要设置的参数;在参数编辑状态下,可对要编辑的参数减1,按3秒连减;

7—确认键

在参数设置状态下,按该键进入参数编辑状态,在编辑完参数后,按该键确定修改好的参数。









  • 参数设置与操作

通电后,仪表处于运行状态下,面板显示各通道测量值。

本仪表各种参数均由面板的参数设置、+-、确认键设置。各个参数均有相应的标志表示。设置次序和步骤如下:

参数标志

参数说明及出厂值

E1

通道Ⅰ报警Ⅰ(6.3mm/s

P1

通道Ⅰ报警Ⅱ(7.1mm/s

L1

通道Ⅰ量程(20.0mm/s

E2

通道Ⅱ报警Ⅰ(6.3mm/s

P2

通道Ⅱ报警Ⅱ(7.1mm/s

L2

通道Ⅱ量程(20.0mm/s

注:在参数设置状态下,通道Ⅰ显示框中显示参数标志,通道Ⅱ显示框中显示对应的出厂参数值。



1、先按住设置三秒后进入设置状态。

2、用“+”“-键选择相应参数,单通道为一级报警一(E1)、二级报警一(P1),双通道为一级报警二(E2)、二级报警二(P2,与量程20mA输出相对应的测量值,单通道为(L1,双通道为(L2)。

3、选择相应设置参数后,按确定键进入,用“+”“—”键调节相应参数(一级报警,二级报警与量程)。注:按住“+”“—”键三秒后进入快速调节状态。设置完成后按确定键保存,或按设置键取消修改值。zui后按住设置三秒后退出设置状态。





  • 端子板接线示意图及传感器的安装

HN-VB32T智能振动监测保护仪振动监测保护仪,HN-VB32T,智能振动保护仪,振动传感器,振动监测仪
